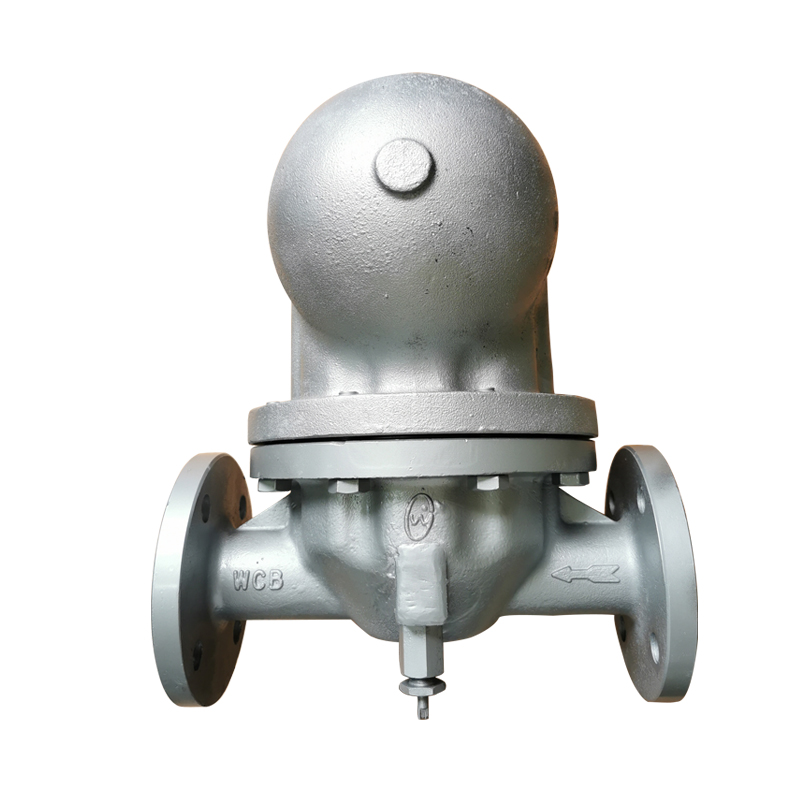

杠杆浮球疏水阀LFT45F(最大排量约23t/h)

适用于大型工艺或加热设备（糊化锅，煮沸锅，大型蒸发器，单效真空浓缩设备，大型热风烘干机，大型蒸煮锅，蒸馏塔，精馏塔，再沸器等）的冷凝水排放。

带有破除蒸汽绑装置。

1、浮球根据冷凝水的负荷变化自动调节主阀开度，保证连续、及时、顺利地排除冷凝水。

2、平衡双阀瓣结构，运行过程不受压差变化影响。

3、带有经热处理硬化过双阀座，当冷凝水负载变化时、能连续、平稳和低流速排放冷凝水。

4、精确的浮力结构设计，确保排放液位永远略高于阀嘴，达到水密封的效果，避免一次生蒸汽的泄漏，真正实现零泄漏且节能。

5、特设热静力式排空装置,自动排放初始空气及工作过程中的不凝气体，确保系统快速启动，同时提高了加热效率。

6、内置浮球保护罩及特殊抗水锤结构设计，保护浮球。

7、铸钢材质，经久耐用，可在线维修。

规格

*注:最大允许温度/最大允许压力为壳体设计条件,并非工作条件.

备注：建议在此疏水阀前安装过滤器。

尺寸

排量表

1、LFT45F（DN40~DN50） 排量表

2、LFT45F（DN40~DN50）不同压差下防止蒸汽泄漏所需最少冷凝水量表

1、图中曲线上标的数字代表阀嘴编号，如有特殊排量要求，可根据实际工作压差并进行浮力计算后特制。

2、压差是指疏水阀的入口端和出口端的压力差。

3、推荐安全系数：不小于1.5。

本产品的使用条件不能超过疏水阀的最大压差，否则将导致冷凝水积存。

1、每次打开疏水阀旁通时，发现有很多水，但是设备升温不受影响，这正常吗？。

A、首先确定一点，这是正常的。

B、因为杠杆浮球疏水阀水位设计要高一点，因此疏水阀前这一小段水平管内会有积水，每次积满到设计的水位，就会立即排放，排放完了会再次让其积水，再次排放，依此循环。

  但是设备内不会有积水，所以不会影响升温。由此得知，杠杆浮球疏水阀前管道应该尽量缩短，而且疏水阀与设备一定要有一定的高度差，否则积水问题可能会影响设备升温，并产生水锤，因此，一般来说，小排量设备可以选用杠杆浮球疏水阀，但是大排量设备则应尽量选用自由浮球疏水阀。
