特点

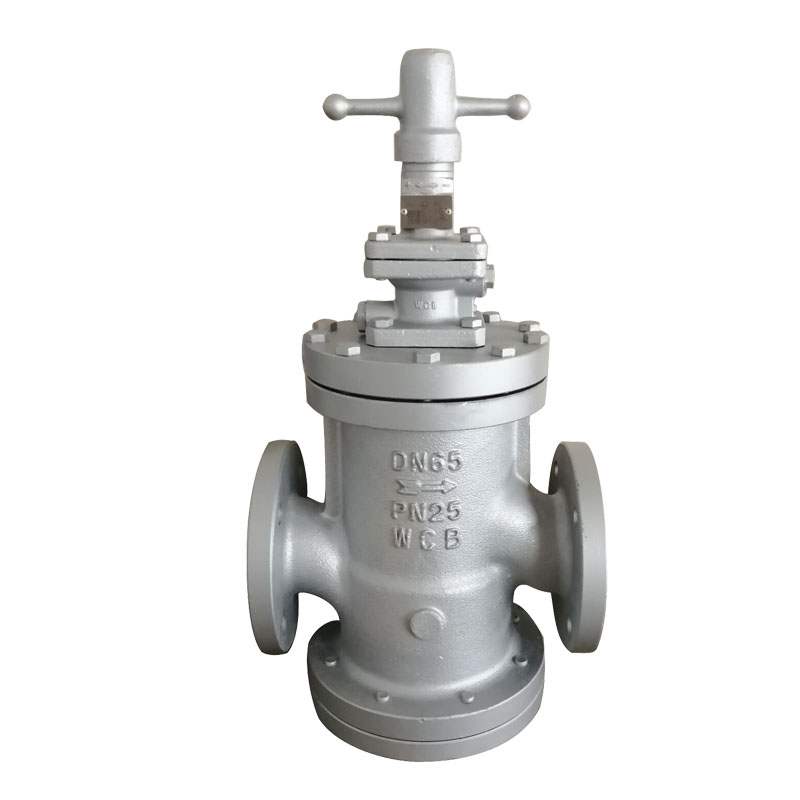

先导活塞式减压阀PR16


先导阀结构设计,准确且稳定地调整所需的二次蒸汽压力。

1、主要工作部件——曲面活塞及三重定位结构,在高速蒸汽汽流的冲击下,也能保证准确动作。相比于传统直边式活塞及双线定位的曲面活塞结构,最显著的优势是彻底解决了因活塞卡位、粘缸、拉缸现象而造成减压阀失效等常见问题,确保阀后二次压力稳定。

2、独特的自润滑、自排渣活塞结构设计,确保长效稳定控制。

3、内置先导阀结构,即使在供汽负载不稳定,和后端设备用汽量变化较大时,其迅速响应的先导反馈信号,也可确保阀后二次压力非常稳定。

4、主阀与导阀的阀瓣阀座密封面,均采用抗冲蚀、抗磨损、耐腐蚀的Stellite硬质合金材料,并进行镜面加工处理;阀芯内件均由不锈钢制成。以确保减压的长效控制,且更经久耐用。

5、压力反馈平衡管有内置式和外置式两种结构。

6、独特的入口端,导阀内部和活塞下部(DN65以上口径)三重过滤单元,解决了杂质卡堵等常见问题。

7、减压比10:1

8、当设定压力大于2barg且口径为DN65以上时,建议选用活塞式减压阀。

安装注意:减压阀前端必须安装100目过滤器。

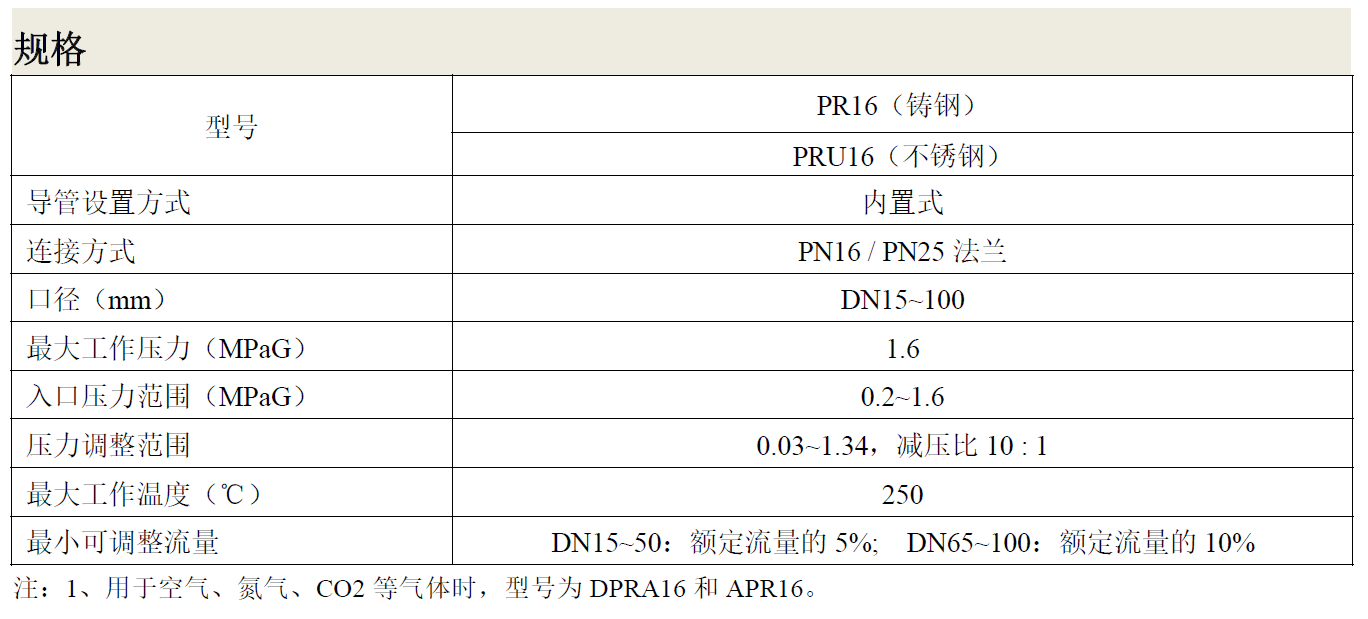

规格

型号

PR16

导管设置方式

内置式

连接方式

PN16/PN25法兰

口径(mm

DN15~100

最大工作压力(MPaG

1.6

入口压力范围(MPaG

0.2~1.6

压力调整范围

10 : 1

最大工作温度(

300

最小可调整流量

DN15~50:额定流量的5%

DN65~100:额定流量的10%

注:阀体压力为2.5MPa,工作压力为1.6 MPa,压力偏差不大于±0.002MPa

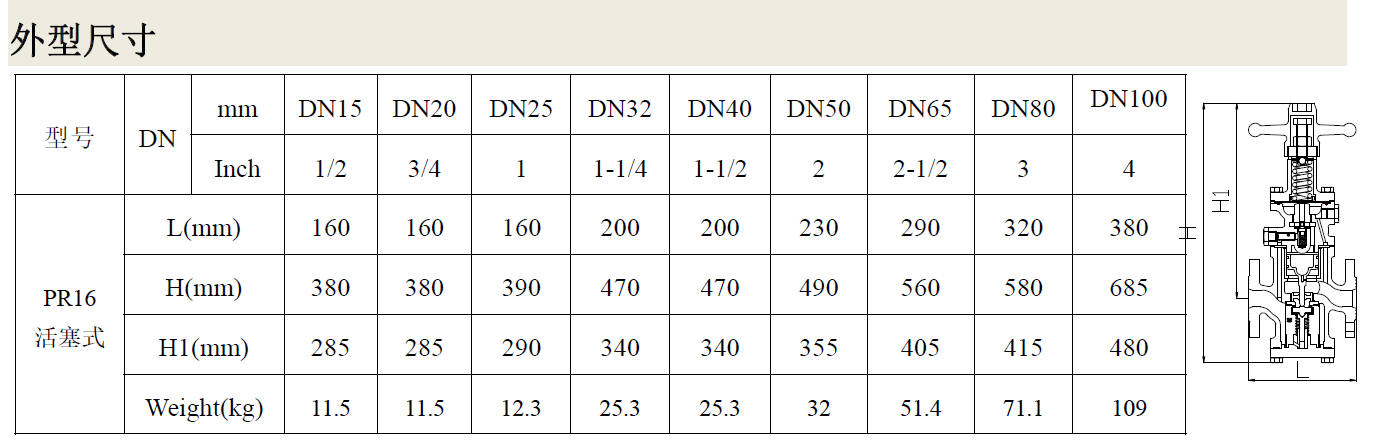

尺寸

DN

mm

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

Inch

1/2

3/4

1

1-1/4

1-1/2

2

2-1/2

3

4

L(mm)

160

160

160

200

200

230

290

320

380

H(mm)

352

352

362

410

410

431

493

511

623

Weight(kg)

11.5

11.5

12.3

25.3

25.3

32

51.4

71.1

109



排量表

入口蒸汽压力
(MPaG)

出口(设定)蒸汽压力(MPaG)

口径(mm

15

20

25

32

40

50

65

80

100

0.2

*0.13

180

230

330

550

660

910

1450

2080

3140

0.11

190

250

360

580

710

980

1560

2240

3390

0.1

195

260

370

590

720

1000

1600

2300

3470

0.07

70

150

350

570

690

990

1590

2290

3390

**0.03

60

130

330

530

650

980

1580

2280

3450

0.3

*0.23

200

270

390

610

700

1080

1730

2490

3750

0.2

210

280

420

630

790

1230

1780

2810

4240

0.15

220

300

440

670

870

1360

2170

3110

4690

0.1

90

180

390

610

830

1290

2070

2970

4470

**0.03

60

130

330

530

730

1140

1820

2620

3940

0.4

*0.33

210

280

400

620

790

1240

1970

2830

4270

0.3

230

300

440

660

910

1410

2260

3240

4890

0.25

240

310

470

700

1030

1600

2560

3680

5550

0.2

250

340

510

740

1120

1740

2780

3980

6010

0.1

90

270

430

630

950

1480

2360

3380

5100

**0.04

70

140

380

560

840

1300

2080

2990

4500

0.5

*0.42

230

310

360

620

930

1450

2310

3320

5000

0.4

250

330

460

670

1020

1580

2520

3620

5460

0.3

270

370

580

830

1260

1970

3040

4500

6790

0.25

280

410

630

880

1360

2090

3330

4770

7180

0.15

180

330

490

730

1040

1610

2560

3810

5510

**0.05

70

160

420

580

900

1390

2200

3150

4740

0.6

*0.5

260

360

530

730

1130

1750

2780

3980

5990

0.4

290

420

670

930

1430

2220

3530

5050

7600

0.35

300

450

700

980

1510

2340

3720

5330

8020

0.3

310

470

730

1020

1570

2430

3870

5540

8340

0.15

180

330

530

680

1130

1740

2770

3960

5960

**0.06

70

160

430

600

930

1430

2270

3260

4900

0.7

*0.58

260

380

610

850

1310

2030

3230

4620

6950

0.5

300

460

730

1020

1570

2430

3860

5530

8330

0.4

340

510

810

1120

1730

2680

4270

6120

9210

0.35

360

520

830

1160

1790

2760

4400

6300

9490

0.2

210

390

620

860

1320

2050

3260

4670

7020

**0.07

80

240

440

610

940

1460

2320

3320

4990

0.8

*0.67

290

420

680

940

1450

2240

3560

5110

7630

0.6

310

490

790

1100

1690

2620

4170

5980

8990

0.5

350

550

880

1230

1900

2940

4680

6700

10110

0.4

410

580

930

1300

2000

3100

4930

7070

10610

0.2

210

390

620

860

1320

2050

3260

4670

7020

**0.08

90

170

420

590

910

1400

2230

3190

4790

1.0

*0.84

330

510

820

1140

1760

2730

4340

6220

9370

0.7

410

640

1020

1420

2190

3390

5400

7740

11610

0.6

490

680

1090

1520

2350

3630

5790

8290

12510

0.5

520

710

1130

1580

2430

3760

6000

8590

12910

0.3

320

470

750

1050

1610

2490

3960

5800

8530

**0.15

190

330

490

700

980

1520

2400

3440

5180

1.2

*'1.0

370

71

990

1380

2120

3280

5230

7490

11310

0.8

520

780

1250

1730

2670

4130

6580

9420

14220

0.7

590

820

1310

1820

2800

4330

6890

9870

14820

0.6

620

840

1340

1860

2870

4440

7070

10120

15220

0.5

520

700

1110

1550

2390

3690

5870

8400

12620

**0.35

380

570

910

1260

1950

3000

4780

6840

10320

1.4

*1.17

430

720

1140

1590

2450

3780

6020

8610

12420

1.0

560

860

1380

1920

2960

4570

7280

10420

15620

0.8

690

1000

1510

2320

3240

5010

7970

11420

17220

0.7

750

1070

1540

2470

3300

5110

8130

11620

17520

0.6

620

860

1260

2020

2710

4190

6670

9550

14320

**0.56

570

790

1150

1600

2470

3810

6060

8680

13020

1.57

*1.32

440

790

1260

1750

2690

4180

6620

9480

14220

1.0

750

1120

1670

2420

3580

5540

8820

12620

19020

0.9

810

1220

1770

2620

3670

5680

9050

12920

19520

0.8

900

1320

2020

2720

3730

5770

9190

13120

19820

**0.75

840

1270

1820

2620

3420

5280

8410

12020

18120

*最高设定压力值  **最低设定压力值                                           1MPa10.197kg/cm2


常见问题

1、 我们工厂要求的压力不高,一般2-4barg,那我直接让锅炉生产5Barg的蒸汽好了,无需减压,还节省燃料,只是压力不太稳定。

         这个观点很多用户都是认可的,可实际上它是错误的。

         从锅炉的特性来说,生产蒸汽的压力与锅炉额定压力越接近,锅炉的燃烧效率就越高;

        从蒸汽表中,我们可以看出,蒸汽应该遵循“高压输送、低压使用”的原则,热辐射更少,热效率更高。

        因此,建议用户使用减压阀,因为减压阀具备两个功能:减压和稳压。


2、 减压阀突然就调不了压力了,怎么回事?

        减压阀突然失效,一般发生在停机后再次开机的时候,最主要的原因是,冷凝水进到了减压阀内,导致导阀主阀膜片无法动作,或者主阀膜片直接被水锤击破了,进而导致减压阀失效。

因此,要从下面两方面来解决:

        A、 选型要正确:一般DN65以上大口径,就不要选用膜片式减压阀了,最好用活塞式的;另外,way’s先导式减压阀,特意在阀门底盖上开了一个排水孔,万一冷凝水进入,可以通过这个孔把水排出来,帮助减压阀膜片自动复位,就又可以正常使用了。--这是我们独家设计的。

        B、 要在减压阀前3米以内安装汽水分离器,若实在不能装汽水分离器,至少要安装一个排量稍大的浮球式疏水阀,避免冷凝水进到减压阀去。
