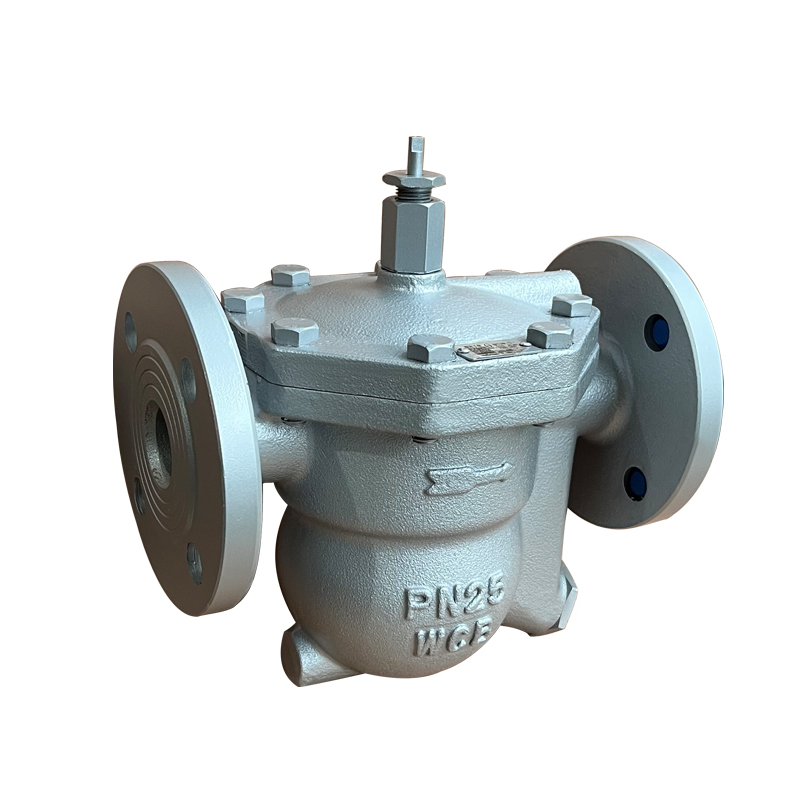

破蒸汽绑自由浮球式疏水阀

破汽绑系列带有破除汽绑结构，适用于各种类型的滚筒干燥机、滚筒类烘缸、硫化机、层压机、列管换热器、蒸发器等非连续加热易产生蒸汽绑的换热设备疏水。

1、浮球根据冷凝水的负荷变化自动调节主阀开度，保证连续、及时、顺利地排除冷凝水。

2、精确的浮力结构设计，确保排放液位永远略高于阀嘴，达到水密封的效果，避免蒸汽的泄漏，真正实现零泄漏且节能；而且浮球表面因为有水膜保护，大大降低了浮球与阀嘴之间的磨损，延长了使用寿命。

3、三点支撑密封，浮球复位时确保始终以阀嘴为支点，不会产生移位现象，具有完美的密封性，即使冷凝水很少，也不漏蒸汽。

4、内置大面积滤网，解决了因积存杂质而产生堵塞的问题。

5、特设热静力式排空装置，自动排放初始空气及工作过程中的不凝气体。确保系统快速启动，同时提高了加热效率。

6、内置浮球保护罩及专业抗水锤结构设计。

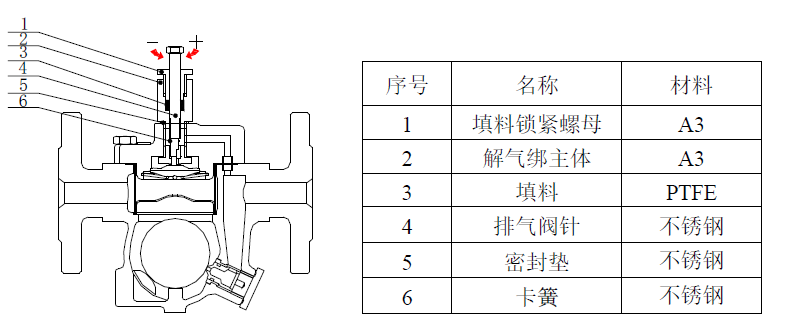

7、专业设计的破除蒸汽绑装置，确保疏水顺畅，有效避免冷凝水积存问题。

8、易冲蚀部位内置不锈钢底衬，有效防止因冲蚀、腐蚀导致泄漏蒸汽的问题。

适用设备

专用于会产生“蒸汽綁”的工况，如：

1、硫化机、滚筒干燥机、细长型列管换热器、其他带有虹吸管排水的设备；

2、疏水阀安装在垂直管顶部，会产生蒸汽綁；

3、疏水阀前管道过小，也会产生蒸汽綁；

4、疏水阀的安装位置距用汽设备比较远时，可能会发生蒸汽綁；

规格：DN15~50，其中WY42SB为螺纹连接， 其他均为法兰连接。

破汽绑结构的疏水阀外形尺寸除了高度加长55mm外，其余尺寸保持不变。

规格

*注:最大允许温度/最大允许压力为壳体设计条件，并非工作条件。

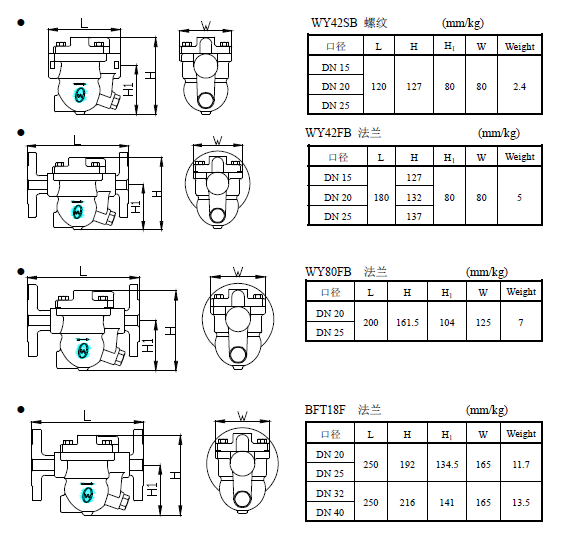

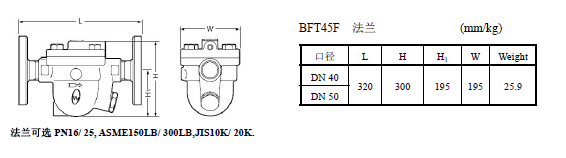

尺寸

排量表

1、各型号排量与无破汽绑相应型号排量相同，如有疑问欢迎来电咨询！

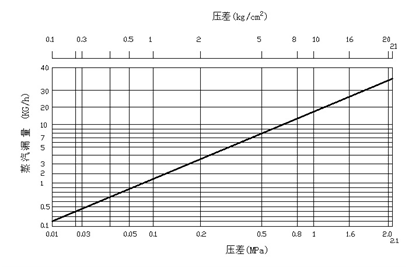

2、不同压差下防止蒸汽泄漏所需最少冷凝水量表

应用实例

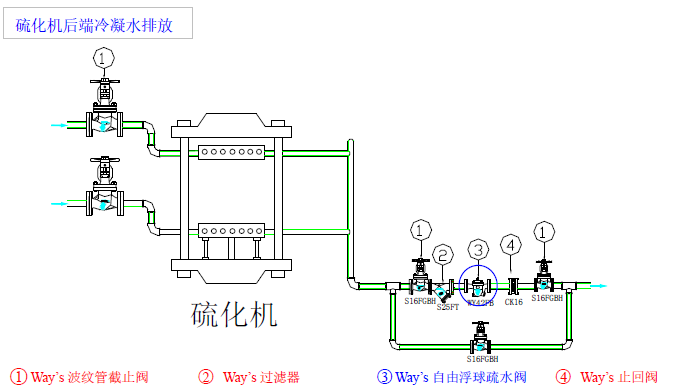

1、WY42S/FB、WY80FB系列浮球疏水阀应用实例（破除蒸汽绑）

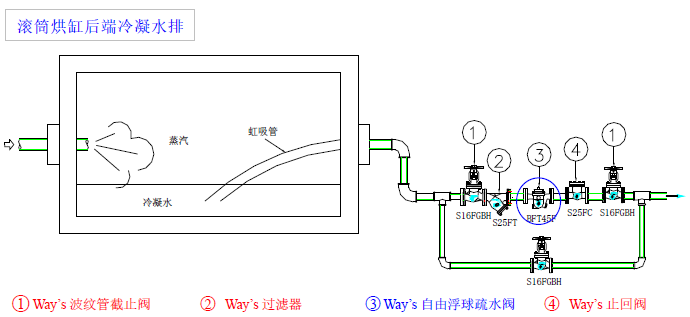

2、BFT18F、BFT45F系列浮球疏水阀应用实例（破除蒸汽绑）

  当用汽设备在运行过程中，经常出现不明原因的温度下降，说明设备内积水了，这可能就是系统内产生了“蒸汽綁”，就是说蒸汽和冷凝水混合进入了疏水阀内，蒸汽无法通过疏水阀排出，聚集在疏水阀内和前段管道，导致冷凝水积存在设备内，进而导致蒸汽无法进到设备内加热，所以温度就下降了。

     蒸汽綁并不是疏水阀本身引起的，而是设备的结构特性，或疏水阀前后管道布局不合理，而导致了蒸汽綁的产生，这时需要在疏水阀上增加一个破除蒸汽綁的小针阀，及时把混进来的蒸汽排走，确保设备能连续加热。
