特点

自由浮球疏水阀WY42S(最大排量约420kg/h)


适用于夹套锅,供暖,小型蒸煮锅,小型烘箱,加热盘管,消毒锅,灭菌柜,溶剂回收装置,小型蒸发器,换热器,空调机组加热加湿,洗衣房设备,管道末端等,其中WY42SU为不锈钢材质,用于卫生要求高的工况。

1、浮球根据冷凝水的负荷变化自动调节主阀开度,保证连续、及时、顺利地排除冷凝水。

2、精确的浮力结构设计,确保排放液位永远略高于阀嘴,达到水密封的效果,避免蒸汽的泄漏,真正实现零泄漏且节能;而且浮球表面因为有水膜保护,大大降低了浮球与阀嘴之间的磨损,延长了使用寿命。

3、三点支撑密封,浮球复位时确保始终以阀嘴为支点,不会产生移位现象,具有完美的密封性,即使冷凝水很少,也不漏蒸汽。

4、内置大面积滤网,解决了因积存杂质而产生堵塞的问题。

5、特设热静力式排空装置,自动排放初始空气及工作过程中的不凝气体。确保系统快速启动,同时提高了加热效率。

6、内置浮球保护罩及专业抗水锤结构设计。

7、易冲蚀部位内置不锈钢底衬,有效防止因冲蚀、腐蚀导致泄漏蒸汽的问题。


规格

型号

WY42S

连接方式

螺纹

口径(mm

DN15~DN25

最大工作压差(MPa

0.20.50.81.01.62.13.2

最大工作压力(MPa

3.2

最小工作压力(MPa

0.01

最大工作温度(

350

最大允许压力(MPa

4.0

最大允许温度(

425

*:最大允许温度/最大允许压力为壳体设计条件,并非工作条件


尺寸

口径

L(mm)

H(mm)

H1(mm)

W(mm)

Weight(kg)

DN 15

120

127

80

80

2.4

DN 20

DN 25


 法兰可选PN16/ 25, ASME150LB/300LB,JIS10K/20K

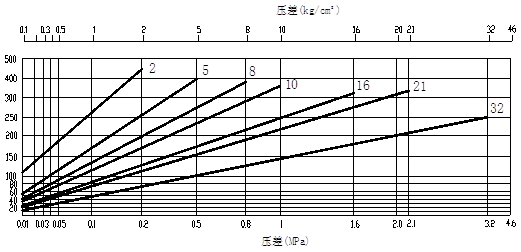

排量表

1 图中曲线上标的数字代表阀嘴编号,如有特殊排量要求,可根据实际工作压差并进行浮力计算后特制。

2 压差是指疏水阀的入口端和出口端的压力差。

3 推荐安全系数:不小于1.5

本产品的使用条件不能超过疏水阀的最大压差,否则将导致冷凝水积存。

常见问题

1、疏水阀后总有很多汽,感觉泄漏太大了,会浪费很多蒸汽。

A、首先要区分,我们看到的汽,是正常的闪蒸汽,还是蒸汽泄漏?

        若是蒸汽泄漏,会有很大压力喷射出来,看到类似“气柱”的现象;用户大多时候看到的应该是闪蒸汽,像一团一团的白雾往上冒。


B、排放效果:(以5barg蒸汽压力为例,疏水阀对大气排放)

        自由浮球疏水阀排放效果:冷凝水一到达疏水阀,浮球立即浮起排水,所以水温较高,就是饱和水的温度,即159℃,每1KG水所含热量为671KJ,排到大气中后,只有419KJ热量,所以多余的671-419=252KJ热量就会变成闪蒸汽,闪蒸比例=(671-419)/2256=11%

但是大排量自由浮球疏水阀,水位稍高一些,闪蒸比例会稍微下降一些。


        杠杆浮球疏水阀排放效果:因结构原因,水位设计较高,冷凝水会积存在疏水阀前直管段内,等杠杆浮球抬起排水时,水温已经降下来一些了,比较常见的,会下降到120℃,这样每1KG水所含热量只要505KJ,排到大气中后,只多余了505-419=86KJ热量会变成闪蒸汽,闪蒸比例=(505-419)/2256=3.8%


        由此可见,针对小排量疏水阀,您若更在乎节能,关注整个系统的热效率,则建议选用自由浮球式疏水阀;您若更希望看到更少的闪蒸汽,不在乎积水问题,则建议选用杠杆浮球式疏水阀。
