一、蒸汽绑是什么?

当用汽设备在运行过程中,经常出现不明原因的温度下降,说明设备内积水了,这可能就是系统内产生了“蒸汽绑”,就是说蒸汽和冷凝水混合进入了疏水阀内,蒸汽无法通过疏水阀排出,聚集在疏水阀内和前段管道,导致冷凝水积存在设备内,进而导致蒸汽无法进到设备内加热,所以温度就下降了。


二、哪些情况会产生蒸汽绑?

蒸汽绑并不是疏水阀本身引起的,而是设备的结构特性,或疏水阀前后管道布局不合理,而导致了蒸汽绑的产生。如下工况会产生“蒸汽绑”:

1、 硫化机、滚筒干燥机、细长型列管换热器、其他带有虹吸管排水的设备;

(如粮油行业浸出车间的正己烷加热器属于细长列管加热器,造纸行业的杨克烘缸,印染行业的小型多滚筒)

2、疏水阀安装在垂直管顶部,会产生蒸汽绑;

3、疏水阀前管道过小,也会产生蒸汽绑。

4疏水阀的安装位置距用汽设备比较远时,可能会发生蒸汽绑;


A、蒸汽绑产生过程:(以滚筒为例)

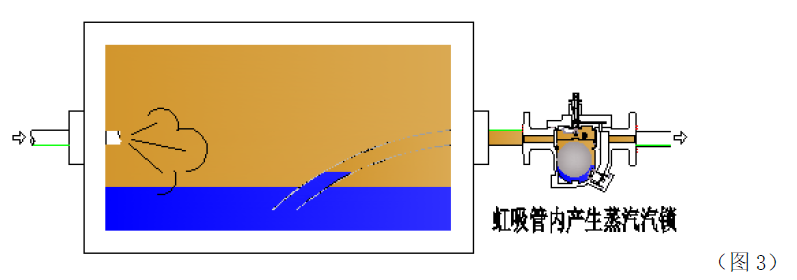

上面的(图1)说明,通过虹吸管,因为有蒸汽压力,足以把冷凝水提升至疏水阀并排出。(图2)说明,当滚筒底部冷凝水的液面低于虹吸管的末端时,蒸汽就会进入虹吸管和疏水阀(比如浮球式疏水阀),使疏水阀关闭。(图3)说明,由于蒸汽绑,冷凝水无法排出,滚筒逐渐积水,烘干效率逐步降低,同时驱动滚筒旋转的动力也增大。当滚筒积水满至滚筒中轴以上时,就会严重的损坏设备。

比如造纸行业杨克烘缸,这种虹吸装置导致“蒸汽绑”的产生,这直接导致造纸业的蒸汽损耗非常大,很多工厂的热效率甚至仅仅为60%以下。

B、蒸汽绑产生过程:(以疏水阀安装在垂直管顶部为例)

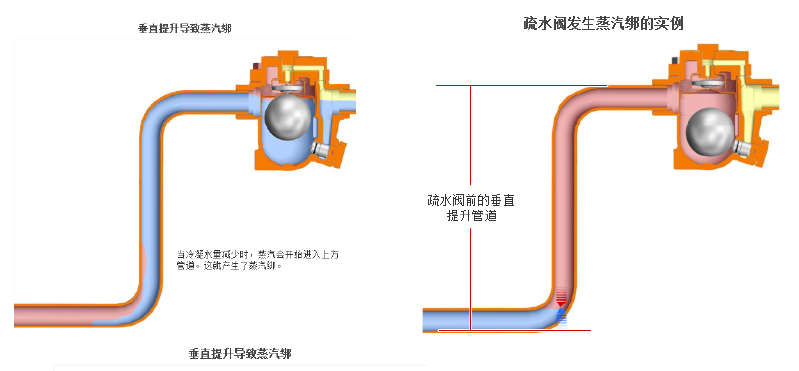

上图说明:如果疏水阀前有提升管,因为这里冷凝水和蒸汽压力相同,但蒸汽的密度要小于水,所以蒸汽可能就会升入高点并进入疏水阀,使阀门关闭。等堵在疏水阀和管道内的蒸汽渐渐冷凝后,疏水阀才会渐渐的打开并排出冷凝水,但是在这么高温的情况下,蒸汽冷凝的速度很慢,所以积水会越来越多,如果不解决,这个现象会周而复始的出现。


三、解决方案

1、如果是由设备结构引起的蒸汽绑(虹吸管),需要选用专业的自带破蒸汽绑装置的疏水阀,即在疏水阀上增加一个破除蒸汽绑的小针阀,及时把混进来的蒸汽排走,确保设备能连续加热。

这些工况若用常规的疏水阀,虽然最终疏水阀也能打开,破除蒸汽绑,但排水和设备性能很不稳定,产品质量也很不稳定,生产效率也降低,能耗还增大了,所以从生产的角度考虑,这显然是用户不能接受的。

2、如果是由于管道布置引起的蒸汽绑,则需要优化管道。

建议选用Way′s品牌自带破蒸汽绑装置的B系列自由浮球疏水阀,可有效破除蒸汽绑,确保冷凝水顺畅排放。

型号:WY42FBDN15~25)、WY80FBDN15~25)、BFT45F(DN40~50

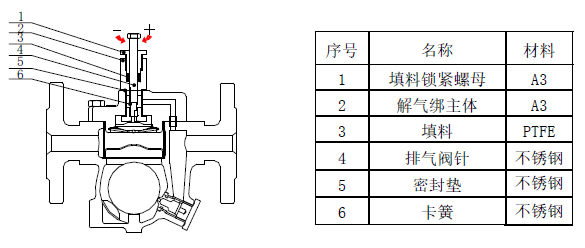

结构图如下(其中破蒸汽绑针阀可以调整:针阀逆时针往下旋时减少或关闭针孔,顺时针往上旋时打开针孔,若没有蒸汽绑,可将此针阀逆时针往下旋到底,关闭针阀)
