自由浮球疏水阀WY80F(最大排量约800kg/h)

适用于大型主管、分汽缸、汽水分离器下部疏水，以及中型加热换热设备疏水（蒸煮锅，烘箱，灭菌柜，提取罐，CIP清洗，巴氏杀菌，溶剂回收装置，蒸发器，换热器，小型油罐，洗瓶机等）。

1、浮球根据冷凝水的负荷变化自动调节主阀开度，保证连续、及时、顺利地排除冷凝水。

2、精确的浮力结构设计，确保排放液位永远略高于阀嘴，达到水密封的效果，避免蒸汽的泄漏，真正实现零泄漏且节能；而且浮球表面因为有水膜保护，大大降低了浮球与阀嘴之间的磨损，延长了使用寿命。

3、三点支撑密封，浮球复位时确保始终以阀嘴为支点，不会产生移位现象，具有完美的密封性，即使冷凝水很少，也不漏蒸汽。

4、内置大面积滤网，解决了因积存杂质而产生堵塞的问题。

5、特设热静力式排空装置，自动排放初始空气及工作过程中的不凝气体。确保系统快速启动，同时提高了加热效率。

6、内置浮球保护罩及专业抗水锤结构设计。

7、易冲蚀部位内置不锈钢底衬，有效防止因冲蚀、腐蚀导致泄漏蒸汽的问题。

规格

*注:最大允许温度/最大允许压力为壳体设计条件,并非工作条件.

尺寸

法兰可选PN16/ 25, ASME150LB/300LB,JIS10K/ 20K

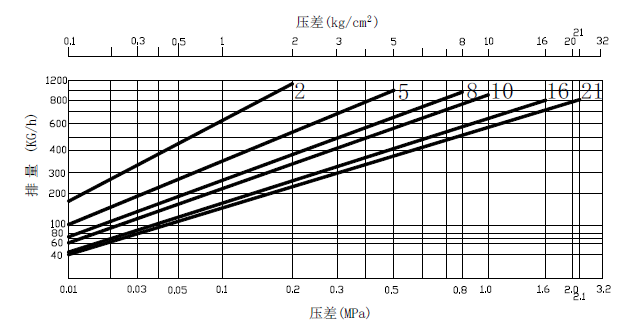

排量表

1、 图中曲线上标的数字代表阀嘴编号，如有特殊排量要求，可根据实际工作压差并进行浮力计算后特制。

2、 压差是指疏水阀的入口端和出口端的压力差。

3、 推荐安全系数：不小于1.5。

本产品的使用条件不能超过疏水阀的最大压差，否则将导致冷凝水积存。

1、疏水阀后总有很多汽，感觉泄漏太大了，会浪费很多蒸汽。

A、首先要区分，我们看到的汽，是正常的闪蒸汽，还是蒸汽泄漏？

        若是蒸汽泄漏，会有很大压力喷射出来，看到类似“气柱”的现象；用户大多时候看到的应该是闪蒸汽，像一团一团的白雾往上冒。

B、排放效果：（以5barg蒸汽压力为例，疏水阀对大气排放）

        自由浮球疏水阀排放效果：冷凝水一到达疏水阀，浮球立即浮起排水，所以水温较高，就是饱和水的温度，即159℃，每1KG水所含热量为671KJ，排到大气中后，只有419KJ热量，所以多余的671-419=252KJ热量就会变成闪蒸汽，闪蒸比例=（671-419）/2256=11%

但是大排量自由浮球疏水阀，水位稍高一些，闪蒸比例会稍微下降一些。

        杠杆浮球疏水阀排放效果：因结构原因，水位设计较高，冷凝水会积存在疏水阀前直管段内，等杠杆浮球抬起排水时，水温已经降下来一些了，比较常见的，会下降到120℃，这样每1KG水所含热量只要505KJ，排到大气中后，只多余了505-419=86KJ热量会变成闪蒸汽，闪蒸比例=（505-419）/2256=3.8%

        由此可见，针对小排量疏水阀，您若更在乎节能，关注整个系统的热效率，则建议选用自由浮球式疏水阀；您若更希望看到更少的闪蒸汽，不在乎积水问题，则建议选用杠杆浮球式疏水阀。
